UNSER MASCHINENPARK

Hochwertigste und moderne Bearbeitung

Unsere Werkstatt ist mit den verschiedensten Zerspanungsmaschinen ausgestattet, die die Fertigung flexibel und fachlich kompetent zulässt. Maschinen und Produktionseinrichtungen sind häufig bis an Ihre Kapazitätsgrenze ausgelastet. In einem Schadensfall stellt sich das Problem der Ersatzteilbeschaffung. Wir bieten Ihnen die kurzfristige Fertigung von Ersatzteilen nach Muster oder Zeichnungen als Alternative an.

Natürlich bieten wir Ihnen ebenso die Neufertigung und Reparatur von Bauteilen, sowie Realisierung von Fertigungsabschnitten jeglicher Art an.

FÜR PLANER UND KONSTRUKTEURE

Maschinen & technische Daten

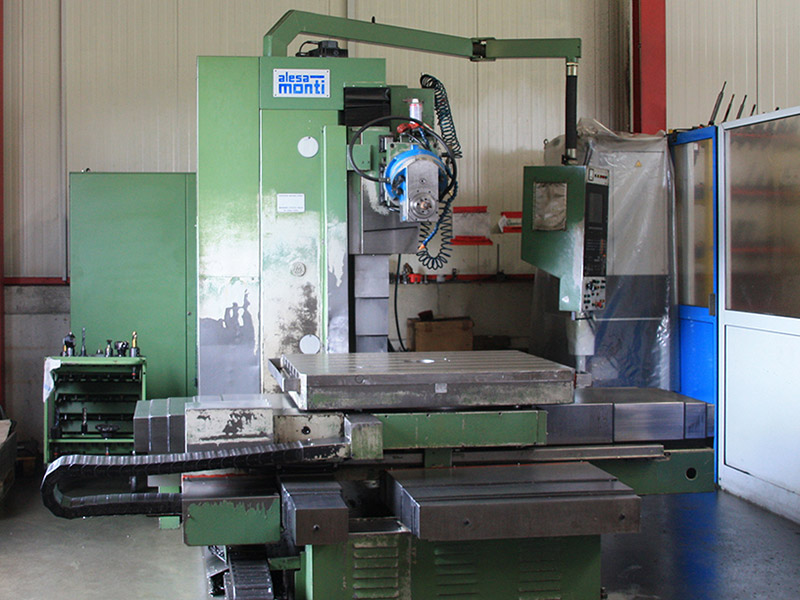

Bohr- und Fräswerk MAF 45

Verfahrbereich: 1500x1000x1000

Antriebsleistung: 14 KW

Achsen gesteuert: X Y Z W

zusätzliche Achse: Drehachse B

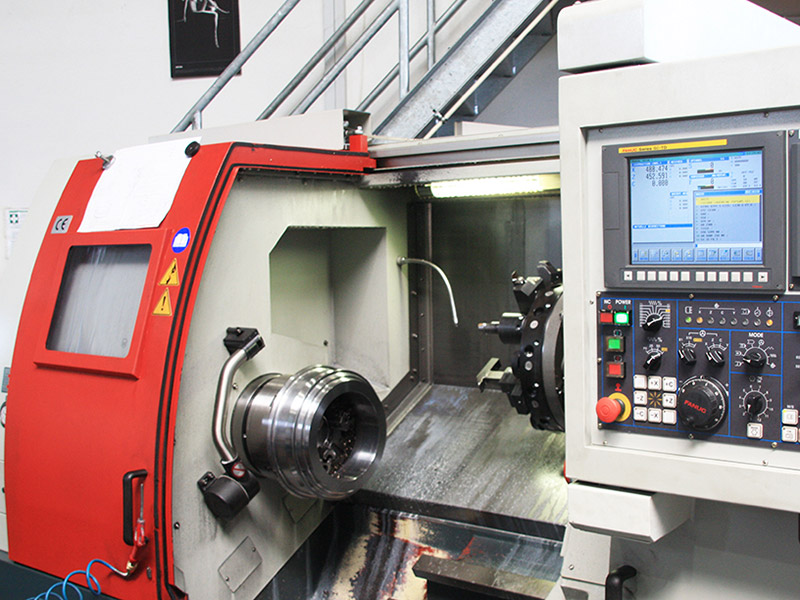

Drehmaschine DG15 8C

Durchmesser über Bett: 640mm

Drehdurchmesser Max: 400mm

Drehlänge Max.: 700mm

Abstand zwischen den Spitzen: 750mm

Anzahl der Steuerachsen: 2

Spindelkopf: A2-8

Vorderes Lager der Spindel:130mm

Bohrung der Spindel: 87mm

Spindelinnen-Kegel: Ø95mm

Spindeldrehzahl: Max. 2039U/min

Spindie Drive Motor: 11 /15 kw (Mitsubishi)

15/18.5 kw (Fanuc)

18.5/22 kw (Fanuc, HT)

Werkzeugwechsler Type: V12

TOOL Positions: Auto Fwd/Rev

Turret Holding Force: 3650 kgf

Tool Size : O.D. Tool: 25 x 25 mm2

Tool Size: I.D. Tool: Ø40mm

Max Cross Travel ( X-Axis ): 235mm

Max longitudinal Travel: 750mm

(Z-Axis)

Max Cutting Feed ( X-Axis): 8 m/min

Max Cutting Feed ( Z-Axis): 8 m/min

Travel & feed Rapid Traverse Speed Rate 15 rn/min

(X-Axis)

Rapid Traverse Speed Rate: 20 rn/min

(Z-Axis)

X-Axis Drive Motor: 1.8 kw (2.4 HP )

Z-Axis Drive Motor: 3.5 kw (4.7 HP )

Bettbreite: 400mm

Bett Neigungswinkel: 30°

Durchmesser Pinole: 90mm

Hydraulischer Pinolenweg: 120 mm

Reitstockaufnahme: MK5

Pumpenleistung: 30 L/min

HydraulicDruck Max.: 35 kg/m2

Tankinhalt: 40 L

Hydraulic Motor: 1.5 kw (2HP)

Zentralschmierung Motor: 0.025 kw (0.033 HP)

Tankinhalt Zentralschm.: 2L

Pumpenleistung: 78 L/min

Tank Kühlschmiermitel: 110 L

Motor 0.187 kw (1/4HP)

Conveyor Speed: 1400mm/min

Späneförderer Bandbreite: 220 mm

Fördermotor Motor: 0.187 kw (1/4HP)

Maschinengröße: 3255x2150x2270mm

Maschinengewicht: 6500Kg

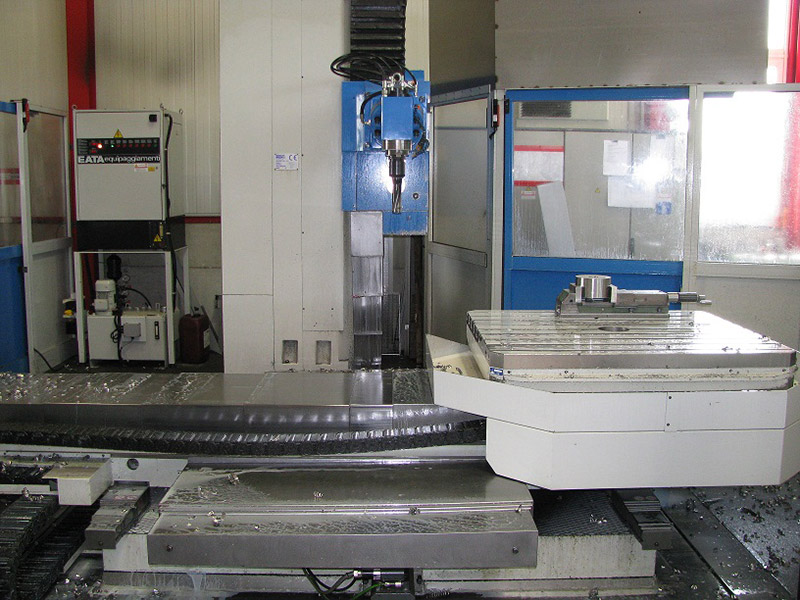

Bohr- und Fräswerk MCS 100

pindel:

Aufnahmekegel: ISO 50-DIN69871

Bohrspindeldurchmesser: 100mm

Fräßspindeldurchmesser: 180mm

Spindeldrehzahl in 2 Schaltbereichen,sufenlos regelbar: U/min 0-3000

Verfahrwege.

Querweg des Tisches X-Achse 2500mm

Längsweg des Tisches Z-Achse 1000mm

Senkrechtweg des Kopfes Y-Achse 1500mm

Längsweg der Pinole W-Achse 600mm

DrehTisch B-Achse:

Tischaufspannfläche 1100x1300mm

Autom. Drehung 0,1-2 U/min

Schnelle Drehung 2 U/min

N° 9T-Nuten 22 H7

Nutenabstand 125mm

Zulässiges Werkstückgewicht: 4000Kg

Vorschübe:

Arbeitsvorschub der Achsen X Y Z W stufenlos regelbar: 0-15000mm/min

Eilgang der Achsen

X Y Z stufenlos regelbar: 15000mm/min

Eilgang der Achse W

stufenlos regelbar: 15000mm/min

Motorleistung:

Spindelmotor(S1) 22kw

2 Motoren für Achse X Z 27Nm

3 Motoren für Achsen Y W B 20 Nm

Motor für Hydraulikaggregat 1,5kw

Motor für Schmierpumpe 0,25 kw

NUMERISCHE STEUERUNG HEIDENHAIN TNC 530M (digital)

Ausgestattet mit einem Min. 6 GB-Hard Disk, 9 gesteuerten Achsen (von denen 5 interpolierbar sind) und einer Spindel. Satzverarbeitungszeit von der Festplatte: 4 Millisekunden. Datenschnittstelle durch V. 24/RS232 C und V. 11/RS422. Protokoll LVS2 für die Fernsteuerung des TNC-Systems.

Farb-Flachbildschirm TFT 15″, mit .Split Screen“-Option, einer Vorrichtung, die den Bildschirm in zwei Hälften teilt und zeigt gleichzeitig die Anweisungsblöcke des Programms und die entsprechende Graphik.

Ergänzt durch getrennte Tastatur mit Tasten, die die Programmierung erleichtern.

Verfahrbereich: 2000 mmx1500 mmx 1000 mm

Horizontalachse 600 mm

Antriebsleistung: 17 KW

Achsen gesteuert: X Y Z W + Drehachse B

Drehtischabmessungen: 1300×1150

Fahrständerfräsmaschine SHW-UF

Verfahrbereich: 12000x4100x1600mm

Aufspannfläche: 8000 x 3000mm

T-Nuten längs: 12 Stück, DIN 650 28H12

T-Nutenabstand: 250mm

Belaszung max.: 10000kg/m2

CNC- Rundtischeinheit

Aufspannfläche: 2500x2500mm

Eckenmaß: Ø3200mm

12 T-Nuten längs: DIN650 28H12

Richtnuten längs und quer

durchs Zentrum: 28H7x12tief

T-Nutenabstand: 250mm

Zentrierbüchse gehärtet: Ø100H7x20mm

Drehzahl max.: 4min/1

Kippmoment geklemmt: 130000Nm

Tangentialmoment -geklemmt: 40000Nm

Verfahrweg W-Achse: 1500mm

Tischbelastung max.: 20000kg

Gewicht der gesamten Einheit: 16500kg

Schmierrung

Hauptgetriebe und Fräskopfantrieb: ÖI-Umlaufschmierung

Frässpindel: Fett-Dauerschmierung

Führungsbahnen und Kugelrollspindeln: Impulszentralschmierung

Kühlmitteleinrichtung

Für Werkzeuge nach DIN 69871-AD 50 mit

innerer Kühlmittelzuführung zusätzlich zum Düsenring.

Kühlmittelreinigung durch Hydrozyklonfilteranlage.

Kühlmittelzuführung von Innen/Außen über Bypass

ventil umschaltbar

Pumpenleistung: jeweils 16 bar / 32l/min

Behälterinhalt: 1200 liter

Kühlwasser-Luft-Umschaltung

Umschaltung der inneren oder äußeren

Kühlmittelzufuhr vom Medium

Kühlwasser auf Luft

Späneförderer

Scharnierbandförderer für Fahrweg X=12000mm

Aufgabenbreite: 350mm

Auswurfhöhe über Flur: 1250mm

Meßtaster

3-dimensional, Signalübertragung über Funksignale

Kollisionsüberwachung (2 Kanal)

überwacht Maschinenkollision und Werkzeuge

Hub-Arbeitsbühne mit eingebautem

CNC-Bedienfeld Mitfahrend in

X-Richtung, seitlich am

Maschinenständer angeordnet.

Elektrisch abgesicherte Tür zum

Arbeitsbereich mit Sichtfenster.

Verfahrweg vertikal 2000 mm, bei

stehender Maschine horizontal

quer um 1000 mm ausfahrbar.

Elektronisches Handrad HR 420

Zum Verfahren der Linearachsen im Einrichtbetrieb

Energieanschluß je Maschine:

Elektrik: Netzspannung: 400 V 3Phasen 50 Hz

Nennanschlußleistung: ca. 80 KVA

Hauptsicherung: 160 A träge

Leiterquerschnitt: 70 mm2

Pneumatik Druckluft: 4-6 bar,

Anschluß: G1/4″

Luftverbrauch : ca. 16 – 20 Nm3/ h

Aufstellmaße: 22x11x7,4m

Maschinengewicht: ca. 47000 kg

Gewicht der Aufspannplatte: ca. 19500 kg

Gewicht der Rundtischeinheit: ca. 16500 kg

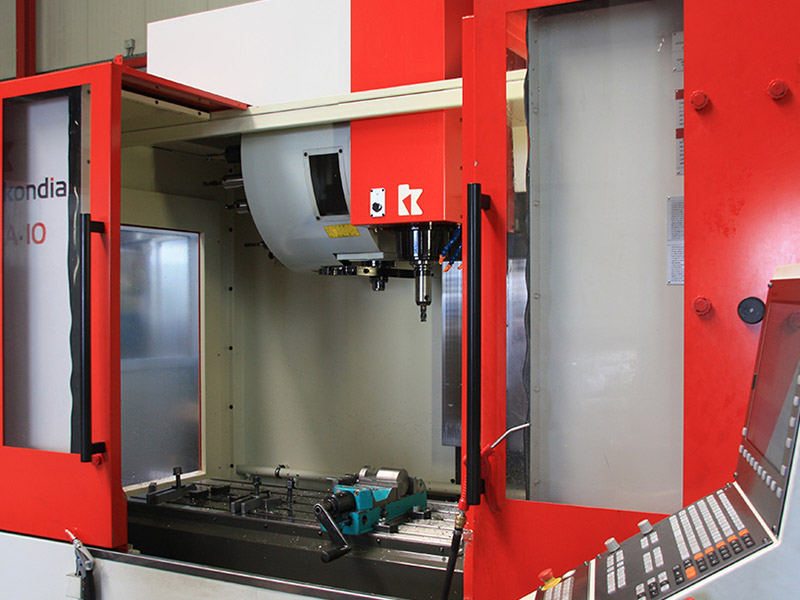

Bearbeitungszentrum Kondia A-10

TISCH ABMESSUNGEN:

Aufspannfläche: 1200 X 500 mm.

Anzahl der T-Nuten: 5

Abstand der T -Nuten: 100mm

Breite der T-Nuten: 18mm

Abstand Tisch – Boden: 885mm

VERFAHRWEGE:

Längsweg: 1000mm

Querweg: 500mm

Vertikalweg: 610mm

Abmessungen der Kugelumlaufspindeln (X, Y,- Z-Achse ): 40/40/50mm

Max. empfholene Tischbelastbarkeit: 850Kg

VORSCHUB UND EILGANG:

Eilgang ,X- und Y-Achse: 30.000 mm/Min.

Eilgang, Z – Achse: 30.000 mm/Min.

ARBEITSSPINDELSTOCK:

Motor: HEIDENHAIN QAN 200UH

Aufnahmekonus (Größe 40) (Option BT-40): ISO 7388

Drezahlbereich (standard): 12.000 UpM

Max. verfügbares Drehmoment: 96Nm.

Leistung des Frässpindelmotors: 15KW

Max. Abstand zwischen Frässpindel und Tisch: 760 mm.

Programmierbarer, orientierter Halt, ie: 0,1s

Kühlmittelsystem der Arbeitsspindel: enthalten

ARBEITSSPINDELSTOCK:

Motor: HEIDENHAIN QAN 260L

Aufnahmekonus (Größe 40) (Option BT-40): ISO 7388

Drezahlbereich (standard): 100-8.000 UpM

Max. verfügbares Drehmoment: 127.3/191.0 Nm.

Leistung des Frässpindelmotors: (Coppelwicklung) 16.0kW.

Max. Abstand zwischen Frässpindel und Tisch: 760 mm.

Programmierbarer, orientierter Halt, ie: 0,1s

Kühlmittelsystem der Arbeitsspindel: enthalten

AUTOMATISCHER WERKZEUGWECHSLER

Anzahl der Werkzeuge: 22/24/40

Wahlsystem: Reihenfolge / Random / Random

Max. Werkzeugdurchmesser: 85/90/75 mm.

Max. Werkzeugdurchmesser: 135/150/150 mm.

Max. Werkzeuglänge: 250/300 mm.

Max. Gewicht eines Werkzeuges: 6,5Kg

ANTRIEBE

Arbeitsspindelmotor: 15-30 kW.

X- und Y-Achse, Drehstrommotor: 2.18 – 2.42 kW.

Z-Achse, Drehstrommotor: 5.2 -4.7 kW.

Frässpindelkühlung: 0.8 kW.

Werkzeugkühlung: 2.5 kW.

Anschlußwert: 25-40 kW.

VERSCHIEDENES

Aufstellfläche: 3465x2225mm

Aufstellfläche 40 tools: 3465x3165mm

Max. Maschinenhöhe: 2955mm

Max. Maschinenhöhe 40 tools: 3280mm

Nettoqewicht: 5500Kg

Nettogewicht 40 tools: 6300Kg

Halbfrontal Drehmaschine Krewema

Spitzenhöhe: 710mm

Drehdurchmesser über dem Bett: 1420mm

Drehdurchmesser über dem Planschieber: 920mm

Schwingdurchmesser in der Aussparung: 2000mm

Planschlittenverstellung: 950mm

Spitzenweite bei eingefahrenem Bett: 3185mm

Spitzenweite bei ausgefahrenem Bett: 4385mm

Öffnungsbreite bei ausgefahrenem Oberbett: 1600mm

Bettbreite: 750mm

Spindelbohrung: 155mm / (154,13mm)

Spindelnase: ASA 15″

Drehzahlen:

1. Reihe – Regelbereich bei konstantem Drehmoment: U/min“ 10- 20

Regelbereich bei konstanter Leistung: U/min“ 20- 60

2. Reihe – Regelbereich bei konstanterLeistunq: U/rnin“ 60- 180

4. Reihe – Regelbereich bei konstanter Leistung: U/ min“ 540 – 1.200

Max. Drehmoment an der Hauptspindel: Nm 12000

Gewichtsaufnahme zwischen den Spitzen bei eingefahrenem Oberbett : Masse 10.000kg

Gewichtsaufnahme vor der Planscheibe Ø800 mm fliegend

bei Schwerpunkt 200 mm vor der Planscheibe: 3000kg

Reitstockpinolendurchmesser: 160mm

Pinolenverstellung: 300mm

Kegel in der Pinole: metrisch 80

Eilverstellung plan I X – Achse: 8.000 mm/min

Eilverstellung längs I Z – Achse: 6.000 mm/min

Arbeitsvorschübe – längs stufenlos: Min. 0,05 mm/U. / Max. 6000mm/min

Arbeitsvorschübe – quer -stufenlos: Min. 0,05mm/U / Max 8000mm/min

Gewindesteigungen: Metrisch,

Modul, Whitworth und D.P. im Bereich von 0,05 – 300mm/U

Abmessung der Maschine: 9200mm

Gesamthöhe: 2650mm

Gesamtbreite: 3700mm

Gesamtgewicht: 16500kg

Selbstverständlich können wir Ihnen bei Bedarf sämtliche technische Informationen sowie eine Auflistung unseres gesamten Maschinenparks zukommen lassen. Sprechen Sie uns einfach an!

SHW-UF Fahrständerfräsmaschine

Zum Ende des Jahres 2005 haben wir unsere neue Fahrständerfräsmaschine SHW-UF 6L in Betrieb genommen. Die Maschine kommt von der Firma SHW Werkzeugmaschinen GmbH aus Aalen-Wasseralfingen und wurde nach den neuesten technischen Erfahrungen gefertigt.

Technische Daten der Maschine:

Verfahrweg: X=12000 mm Y=4100 mm Z=1600 mm

Automatischer Universalfräskopf mit Spindelstock. Fräskopfaufnahme über CNC-Steuerung schwenkbar um 360 x 1 Grad, Fräskopf über CNC-Steuerung schwenkbar um 180 x 1 Grad. Die Wiederholgenauigkeit liegt bei +-0,002 mm

Digitaler Vorschub-Einzelatriebe Y+Z Achse 2-24000 mm/min X Achse 36000 mm/min

Automatischer Werkzeugwechsler mit 90 Werkzeugen

CNC Rundtisch 2500×2500 mm mit mechanischer Teilgenauigkeit von 12 sec. auf dem eine Fräs-Dreh-Bearbeitung möglich ist.

Die Maschine wird Jährlich neu justiert und Laservermessen.

SHW Power-Speed 3000

Im Jahr 2019 haben wir unsere neue Fahrständerfräsmaschine  CNC SHW Power-Speed 3000 in Betrieb genommen. Wie auch unsere Fahrständerfräsmaschine SHW-UF 6L wurde sie ebenfalls von der Firma SHW Werkzeugmaschinen GmbH aus Aalen-Wasseralfingen nach neusten Standards gebaut.

Technische Daten der Machine:

Verfahrweg: X=6000mm Y=3100mm Z=1500mm

Automatischer Universalfräskopf mit Spindelstock. Fräskopfaufnahme über CNC-Steuerung schwenkbar um 360 x 1 Grad, Fräskopf über CNC-Steuerung schwenkbar um 180 x 1 Grad. Die Wiederholgenauigkeit liegt bei +-0,002 mm

Digitaler Vorschub-Einzelatriebe X + Y + Z Achse 50000 mm/min  gedrosselt auf 24000mm/min

Automatischer Werkzeugwechsler mit 120 Werkzeugen

Spanntisch komplett: 6000x3000mm

CNC Rundtisch: Ø 2000mm mit mechanischer Teilgenauigkeit von 2,5 sec. auf dem eine Fräs-Dreh-Bearbeitung möglich ist.

Steuerung: Heidenhain TNC 640
